24 볼트 솔레노이드 코일의 자기장을 테스트하는 방법은 무엇입니까?

Aug 06, 2025

24V 솔레노이드 코일의 공급 업체로서 이러한 구성 요소의 품질과 성능을 보장하는 것의 중요성을 이해합니다. 솔레노이드 코일을 평가하는 데있어 중요한 측면 중 하나는 자기장을 테스트하는 것입니다. 이 블로그 게시물에서는 24V 솔레노이드 코일의 자기장을 테스트하기위한 몇 가지 효과적인 방법과 고려 사항을 공유하겠습니다.

24 볼트 솔레노이드 코일의 기본 사항을 이해합니다

테스트 방법을 탐구하기 전에 24 볼트 솔레노이드 코일이 무엇인지에 대한 기본적인 이해를 가져야합니다. 솔레노이드 코일은 전기 에너지를 기계적 운동으로 변환하는 전자기 장치입니다. 전류가 코일을 통과하면 자기장이 생성됩니다. 이 자기장의 강도와 특성은 플런저를 유치하거나 격퇴하는 능력과 같은 코일의 성능을 결정합니다.

자기장을 테스트하는 이유는 무엇입니까?

24 볼트 솔레노이드 코일의 자기장을 테스트하는 것은 여러 가지 이유로 필수적입니다. 첫째, 코일이 필요한 사양을 충족하도록하는 데 도움이됩니다. 예를 들어, 코일이 특정 자기장 강도 범위 내에서 작동하도록 설계된 경우 테스트에서 해당 범위 내에 있는지 확인할 수 있습니다. 둘째, 코일의 성능에 영향을 줄 수있는 제조 결함 또는 문제를 감지 할 수 있습니다. 약하거나 일관성이없는 자기장은 짧은 회로, 잘못된 권선 또는 품질이 좋지 않은 문제를 나타낼 수 있습니다. 마지막으로 테스트는 제품 개선 및 품질 관리를위한 귀중한 데이터를 제공 할 수 있습니다.

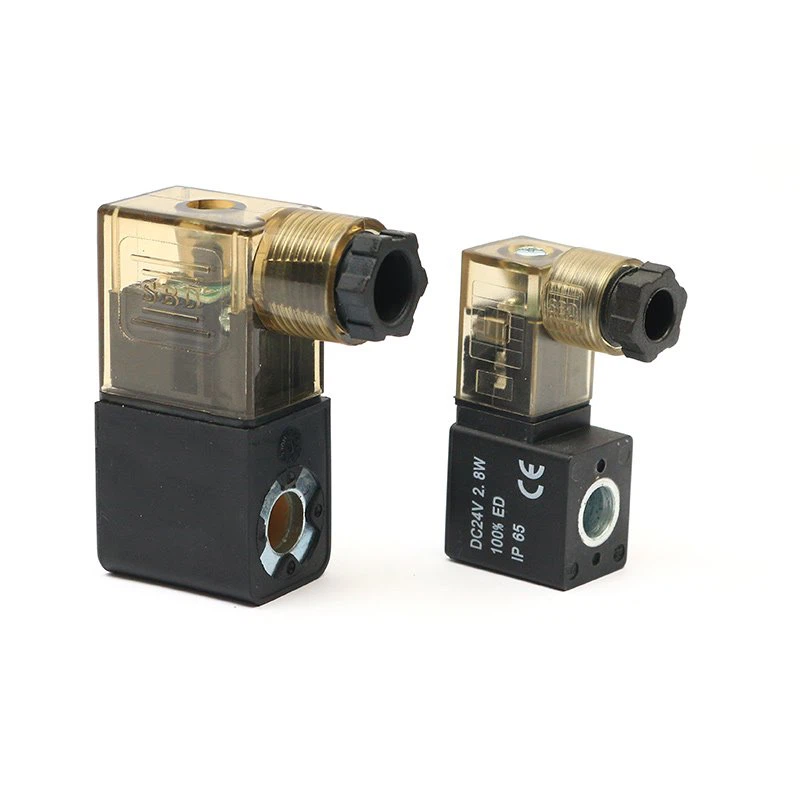

Solenoid Valve Coil 220vac solenoid-valve-armature

테스트에 필요한 도구

24 볼트 솔레노이드 코일의 자기장을 테스트하려면 다음 도구가 필요합니다.

가우스 미터: 가우스 미터는 자기장 강도를 측정하는 데 사용되는 장치입니다. 가우스 또는 테슬라 단위에서 정확한 판독 값을 제공 할 수 있습니다.
전원 공급 장치: 솔레노이드 코일에 전원을 공급하려면 24 볼트 전원 공급 장치가 필요합니다. 전원 공급 장치가 안정적이고 조절 된 전압을 제공 할 수 있는지 확인하십시오.
멀티 미터: 멀티 미터는 저항 및 전류와 같은 코일의 전기 매개 변수를 측정하는 데 사용될 수 있습니다.

테스트 절차

1 단계 : 안전 예방 조치

테스트 프로세스를 시작하기 전에 적절한 안전 예방 조치를 취하십시오. 잠재적 인 전기 위험으로부터 자신을 보호하기 위해 안전 안경과 장갑을 착용하십시오. 코일을 처리하기 전에 전원 공급 장치가 꺼져 있고 주에서 분리되어 있는지 확인하십시오.

2 단계 : 코일의 저항 측정

멀티 미터를 사용하여 24 볼트 솔레노이드 코일의 저항을 측정하십시오. 멀티 미터를 저항 측정 모드로 설정하고 프로브를 코일의 두 단자에 연결하십시오. 측정 된 저항은 코일의 지정된 값과 일치해야합니다. 저항이 크게 다르면 짧은 회로 또는 열린 회로와 같은 코일의 문제를 나타낼 수 있습니다.

3 단계 : 코일 에너지

24 볼트 전원 공급 장치를 솔레노이드 코일에 연결하십시오. 극성이 올바른지 확인하십시오. 전원 공급 장치가 연결되면 켜고 코일이 안정적인 작동 상태에 도달하도록합니다. 몇 초가 걸릴 수 있습니다.

4 단계 : 자기장 측정

가우스 미터를 사용하여 솔레노이드 코일 주변의 다른 지점에서 자기장 강도를 측정하십시오. 자기장은 코일의 중앙에서 가장 강력하고 멀어 질 때 감소합니다. 다른 위치에서 여러 판독 값을 읽고 값을 기록하십시오. 코일 축을 따라 자기장을 측정하여 어떻게 변하는지를 관찰 할 수 있습니다.

5 단계 : 결과 분석

측정 된 자기장 강도 값을 지정된 요구 사항과 비교하십시오. 값이 허용 범위 내에 있으면 코일은 테스트를 통과합니다. 그렇지 않은 경우 문제의 원인을 식별하기 위해 추가 조사가 필요합니다.

자기장에 영향을 미치는 요인

몇 가지 요인이 24V 솔레노이드 코일의 자기장에 영향을 줄 수 있습니다.

회전 수: 코일의 회전이 많을수록 다른 모든 요소가 일정하게 유지된다고 가정 할 때 코일이 생성 될수록 생성되는 자기장이 강해집니다.
현재의: 자기장 강도는 코일을 통해 흐르는 전류에 직접 비례합니다. 전류를 증가 시키면 자기장 강도가 증가합니다.
핵심 자료: 솔레노이드 코일에 사용되는 코어 재료의 유형은 자기장에 크게 영향을 줄 수 있습니다. 철과 같은 강자성 코어는 공기 코어 코일에 비해 자기장 강도를 향상시킬 수 있습니다.
온도: 코일의 자기장 강도는 온도에 의해 영향을받을 수 있습니다. 온도가 증가함에 따라 코일의 저항이 증가하여 전류가 흐르는 전류를 감소시켜 자기장을 약화시킬 수 있습니다.

문제 해결

자기장 테스트 결과가 만족스럽지 않은 경우 다음은 수행 할 수있는 몇 가지 문제 해결 단계가 있습니다.

전기 연결을 확인하십시오: 모든 전기 연결이 안전하고 전선이 느슨하거나 접촉이 좋지 않은지 확인하십시오.
코일에 물리적 손상을 검사하십시오: 부서진 와이어 또는 손상된 절연과 같은 코일에 물리적 손상의 징후를 찾으십시오.
전원 공급 장치를 확인하십시오: 전원 공급 장치를 점검하여 안정적인 24 볼트 출력을 제공하는지 확인하십시오. 변동 또는 잘못된 전압은 자기장에 영향을 줄 수 있습니다.

결론

24 볼트 솔레노이드 코일의 자기장을 테스트하는 것은 품질과 성능을 보장하는 데 중요한 단계입니다. 적절한 테스트 절차를 수행하고 올바른 도구를 사용하면 자기장 강도를 정확하게 측정하고 잠재적 인 문제를 식별 할 수 있습니다. 공급 업체로서 우리는 가장 엄격한 표준을 충족하는 고품질 솔레노이드 코일을 제공하기 위해 최선을 다하고 있습니다. 24V 솔레노이드 코일 또는 관련 제품을 구매하는 데 관심이 있으시면 자세한 내용은 저희에게 연락하여 자세한 내용을보고 조달 토론을 시작하십시오.

참조

Leonard Malmstadt의 "전자기 : 원칙 및 응용 프로그램"
Warren B.의 "솔레노이드 디자인 및 응용 프로그램의 핸드북"
